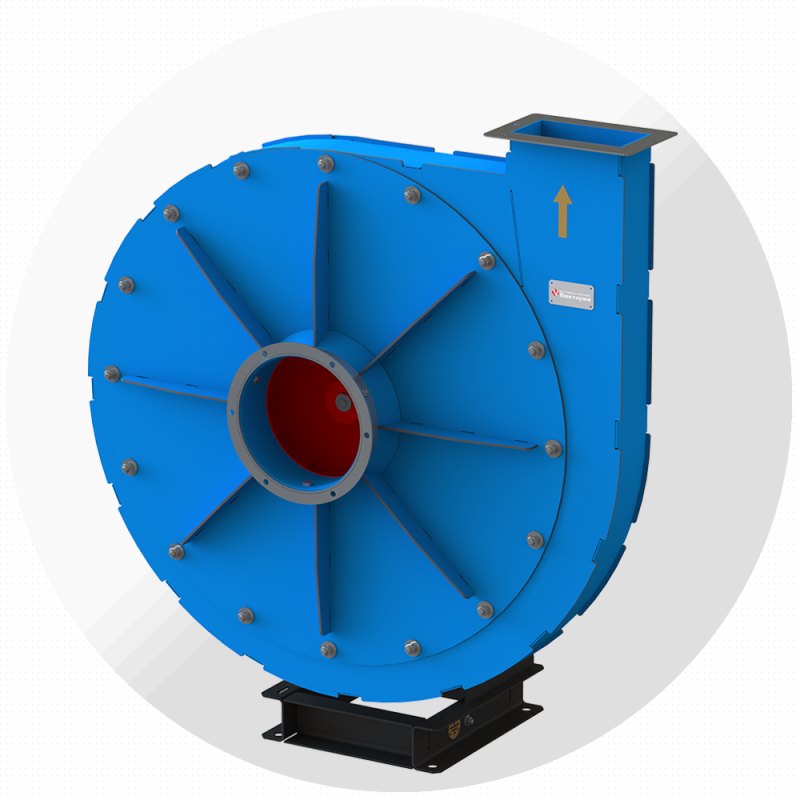

Вентилятор высокого давления ВР-140-15 №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-140-15 №8 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 4 исполнения по двигателю: производительность от 1000 до 6900 м³/ч, полное давление до 11 989 Па, мощность 3–30 кВт.
Серия для малых расходов и высокого давления: наддув, продувка, подача воздуха в технологические аппараты. Заменяет ВР-12-26 и ВЦ 10-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-8-095-22-3000 | 0,95 | 2000–5900 | 10 814…7350 | 10 262…2579 | АИР180S2 | 22 | 2940 | 297 |
| ВР-140-15-8-100-30-3000 | 1,00 | 2300–6900 | 11 989…8144 | 11 268…1654 | АИР180M2 | 30 | 2950 | 320 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-8-095-3-1500 | 0,95 | 1000–2900 | 2594…1763 | 2462…619 | АИР100S4 | 3 | 1410 | 153 |
| ВР-140-15-8-100-3-1500 | 1,00 | 1100–3400 | 2876…1954 | 2703…397 | АИР100S4 | 3 | 1410 | 153 |
Расшифровка обозначения
ВР-140-15-8-095-3-1500
| ВР-140-15 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-140-15, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | d | n | a1 | A1 | n1 | a2 | A2 | n2 | n3 | C1 | C2 | C3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-8,0-095, 3,0/1440 | 1035 | 1142 | 518 | 432 | 630 | 146 | 225 | 255 | 10 | 6 | 96 | 140 | 1 отв. | 192 | 230 | 2 | 8 | 300 | 320 | 26 | 18 |
| ВР-140-15-8,0-100, 3,0/1440 | 1035 | 1142 | 518 | 432 | 630 | 146 | 225 | 255 | 10 | 6 | 96 | 140 | 1 отв. | 192 | 230 | 2 | 8 | 300 | 320 | 26 | 18 |
| ВР-140-15-8,0-095, 22,0/2940 | 1035 | 1142 | 792 | 432 | 630 | 146 | 225 | 255 | 10 | 6 | 96 | 140 | 1 отв. | 192 | 230 | 2 | 8 | 450 | 500 | 45,5 | 18 |
| ВР-140-15-8,0-100, 30,0/2940 | 1035 | 1142 | 832 | 432 | 630 | 146 | 225 | 255 | 10 | 6 | 96 | 140 | 1 отв. | 192 | 230 | 2 | 8 | 450 | 500 | 45,5 | 18 |
Габаритные размеры при различных положениях корпуса ВР-140-15, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-8,0 | 1036 | 473 | 512 | 978 | 457 | 760 | 1017 | 505 | 563 | 1249 | 489 | 521 | 1017 | 505 | 473 | 1249 | 489 | 457 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Наддув и продувка технологического оборудования
- Подача воздуха в горелки и топки
- Пневмосистемы с малым расходом и высоким напором
- Промышленные вентиляционные установки
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-140-15, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
